Теплообменники, пластинчатые теплообменники, пластины для теплообменников, ремонт и расчет теплообменника от производителя

ЧПУП Теплообмен — производитель пластинчатых теплообменников и теплообменных пластин. Предприятие изготавливает теплообменное оборудование высокого качества, по конкурентной и низкой цене в кратчайшие сроки. Предприятием налажен выпуск разборных теплообменников следующих марок: «ТР», «ВТГ», «ВТО».

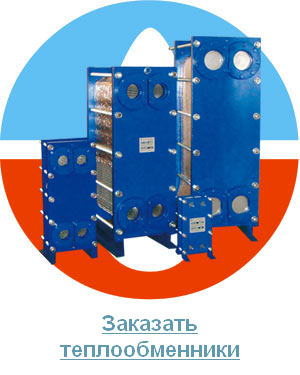

Пластинчатые теплообменники
за один рабочий день

Срок изготовления и отгрузки пластинчатых теплообменников — от 1 дня, включая расчет и подготовку технической документации.

Персональные скидки на пластинчатые теплообменники

Персональные скидки и взаимовыгодные условия при покупке пластинчатых теплообменников, бонусы и преференции.

Собственное производство теплообменников

Предприятие изготавливает все комплектующие для теплообменников на собственном производстве: пластины, прокладки, корпуса.

Пластинчатые теплообменники в 2-3 раза дешевле

Теплообменники марок ТР, ВТГ, ВТО в 2-3 раза дешевле аналогов, пластинчатых теплообменников из зарубежных комплектующих.

Производство компании «Теплообмен» сертифицировано по международным стандартам ISO 9001:2000, вся продукция имеет сертификаты Республики Беларусь (СТБ), Российской Федерации (РСТ) - ЕАС. Сегодня компания осуществляет производство следующих теплообменных аппаратов: теплообменник одноходовой, теплообменник двухходовой, теплообменник трехходовой.

Завод «Теплообмен» – профессионал в области теплообмена. Наши заказчики всегда получают инновационное и высокоэффективное теплообменное оборудование для использования в различных технологических процессах по доступным и конкурентным ценам.

Модификации и комплектующие теплообменников

Модификации теплообменного оборудования с учетом мощности:
– «ТР1» мощностью до 0,2 Гкал/ч, Vмакс до 8 м³/ч,
– «ТР2» мощностью до 1 Гкал/ч, Vмакс до 40 м³,
– «ТР3» мощностью до 2,5 Гкал/ч, Vмакс до 100 м³/ч,
– «ТР4» мощностью до 4 Гкал/ч, Vмакс до 160 м³/ч.

При производстве теплообменников «ТР» предприятие «Теплообмен» применяет комплектующие только собственного производства. Теплообменники ТР создают достойную конкуренцию зарубежным аналогам и не уступают по качеству и сроку службы..

В нашем арсенале услуг: ремонт теплообменников, снабжение клиентов запасными частями для ремонта теплообменных аппаратов, включая теплообменные пластины, а также оказание содействия в развертывании представительской деятельности компании в регионах Беларуси и странах СНГ.

Что такое теплообменник?

Теплообменники - это аппараты, в которых происходит передача тепла от греющей среды (теплоносителя) к нагреваемой среде. Они бывают двух видов - пластинчатые и трубчатые.

Пластинчатые теплообменники осуществляют передачу тепла через тонкие (0,4 - 0,7 мм) гофрированные пластины из нержавеющей стали или других специальных сплавов. В других теплообменниках, например, трубчатых, нагреваемая среда проходит через трубки малого диаметра, находящиеся в трубе большого диаметра с теплоносителем.

Устройство и принцип работы пластинчатого теплообменника

Пластинчатые теплообменники «ТР» состоят из передней неподвижной и задней подвижной стальных плит. Между плитами стянуты пластины с прокладками. Они имеют две направляющие, при помощи двух направляющих пластины устанавливаются в нужном положении. В теплообменнике пластины стягиваются до необходимого размера стяжными шпильками и имеют пластины, которые развернуты одна за другой на 180°. В результате чего в между пластинами образуются каналы, создающие турбулентный поток жидкости. Установка пластин в теплообменники обеспечивает чередование каналов с греющей и нагреваемой средой. Оборудование марки «ТР» обеспечивают процесс теплообмена (нагрева и/или охлаждения). В процессе теплообмена жидкости движутся навстречу друг другу в противотоке. В теплообменниках «ТР» присоединительные патрубки находятся как на неподвижной плите (одноходовые «ТР»), так и на подвижной плите (двухходовые «ТР», трехходовые «ТР»). Мощность пластинчатого теплообменника зависит от размера и количества пластин.

Наше теплообменное оборудование проходит обязательное гидравлическое испытание. Гидравлические испытания обеспечивают контроль высокого качества поставляемого заказчику оборудования.

Схемы подключения

Для нагрева или охлаждения сред применяются 3 модификации теплообменника (схемы указаны ниже).

Пластинчатый теплообменник одноходовой

Увеличить схему
теплообменник в деталях

Теплообменник одноходовой в деталях

Пластинчатый теплообменник двухходовой

Увеличить схему
теплообменник в деталях

Теплообменник двухходовой в деталях

Пластинчатый теплообменник трехходовой

Увеличить схему
теплообменник в деталях

Теплообменник трехходовой в деталях

Принятые обозначения на схемах:

1. Вход греющей среды, 2. Выход греющей среды, 3. Выход нагреваемой среды, 4. Вход нагреваемой среды., 5. Обратка отопления (слив и очистка), 6. Циркуляция ГВС (слив и очистка), 7. Развоздушивание, 8. Развоздушивание.

Расчет теплообменника требует следующих параметров: мощность теплообмена, греющий / нагреваемый контуры: расход и температуры сред, греющий / нагреваемый контуры: допустимые потери давления, греющая / нагреваемая среда.

Как купить и узнать цену?

Для заказа и расчета цены теплообменного аппарата и сопутствующего оборудования заполните, пожалуйста, форму заказа.

Консультация. Вопросы и ответы

Получить консультацию эксперта и исчерпывающие ответы на вопросы, связанные с поставками, производством, ремонтом и покупкой пластинчатых теплообменников Вы можете по телефону в Минске: 8 (017) 360-11-47 (международный набор номера: +375 (17) 360-11-47).
